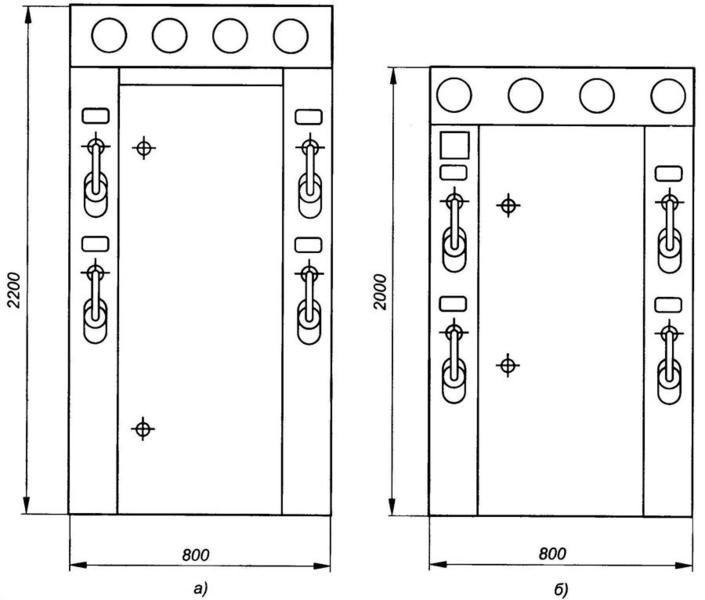

НазначениеПанели распределительных щитов серии ЩО70-У3 предназначены длякомплектования распределительных устройств напряжением 380/220 В трехфазногопеременного тока частотой 50 Гц с глухозаземлённой нейтралью, служащих для приема,распределения электрической энергии, защиты отходящих линий от перегрузок и токовкороткого замыкания.Рис. 2.1 Общий вид панелей ЩО 70: PPP а) панели ЩО 70-1УЗ и ЩО 70-2УЗ; PPP б) панели ЩО 70-3УЗ.---------------------------------------------------------------------------* Глубина панелей 600 мм.** Указана ширина панелей ЩО 70-1-01УЗ, ЩО 70-2-01УЗ и ЩО 70-3-01УЗ.Щиты, скомпонованные из панелей серии ЩО70, устанавливаются в помещениях с температурой окружающей среды от -40С да +35С и обслуживаются с передней стороны. Панели изготавливаются с ошиновками, имеющими электродинамическую стойкость (амплитудное значение):PPP для комплектования щитов до 630 кВА -30 кА (ЩО70-1У3);PPP для комплектования щитов свыше 630 кВА -50 кА (ЩО70-2У3, ЩО70-3У3).На панелях предусмотрены как кабельные, так и шинные вводы.Недавно освоенные в производстве панели серии ЩО70-3У3 приняты к серийному производствуP и разработаны для замены устаревших панелей серий ЩО70-1У3 и ЩО70-2У3. Новые панели ЩО70-3У3 в отличие от серийно выпускаемых панелей ЩО70-1У3 и ЩО70-2У3:PPP имеют меньшую высоту, что позволяет транспортировать их в крытых вагонах и большегрузных контейнерах собранными в блоки, т.е. с более высокой монтажной готовностью;PPP обладают меньшей металлоемкостью.Электрические схемы панелей ЩО70-1У3 и ЩО70-2У3, а также их аналога серий ЩО70-3У3 приведены в таблице 2.1. в техническом описании.При заказе распределительных щитов комплектация панелей серии ЩО70 производится в соответствии с опросным листом.Структура условного обозначения1. Панель распределительного щита одностороннего обслуживания;2. Модификация 1970 года;3. Модернизация (высота 2000 мм);4. М3 Модернизация (высота 2000 мм, ширина от 600 мм);5. Электродинамическая стойкость, кА:PPPPPP 1 30;PPPPPP 2 50;PPPPPP 3 80;PPPPPP 4 110.6. Условный номер схемы;7. Вид климатического исполнения по ГОСТ 15150.
